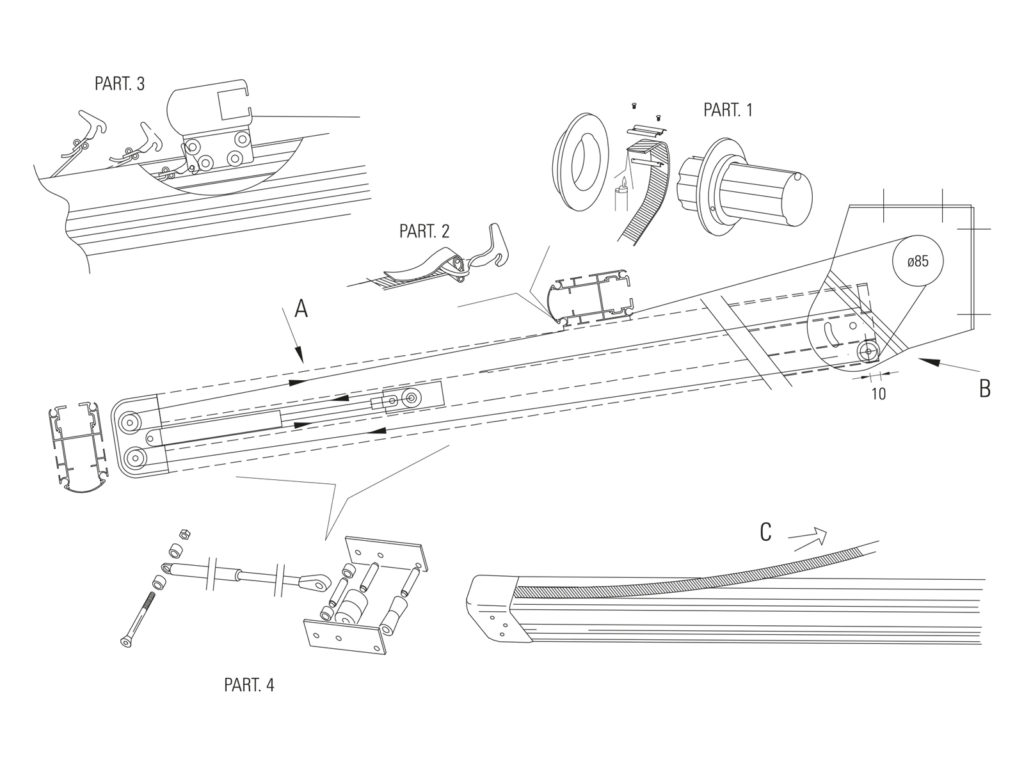

PRIMA DI INIZIARE L’INSTALLAZIONE LEGGERE ATTENTAMENTE LE ISTRUZIONI ED ANALIZZARE IL DISEGNO

1. Con un capo della cinghia effettuare il percorso (A) prima di inserire il sistema della molla a gas Part 4 nella trave (il percorso “A” è quello all’interno della trave).
2. Innestare la testata trave nel profilo che funge da trave facendo molta attenzione a non pizzicare la cinghia
3. Inserire la cinghia nel canale inferiore del profilo e passarlo sotto il rocchetto (B)
4. Agganciare la cinghia come Part 1 dando un giro morto, con il telo completamente avvolto.
5. Srotolare il telo fino a metà del suo sviluppo totale.
6. Stendere la cinghia nella sezione superiore (l’altro capo della cinghia) senza comprimere la molla a gas e contrassegnare con un pennarello il punto di contatto tra i due elementi (carrello e cinghia).
7. Arretrare la posizione della cinghia di 70 cm ed applicare l’aggancio cinghia Part. 2. Non tagliare la cinghia se prima non si è fatta la verifica di buon funzionamento della tenda.
8. Tirare la cinghia per comprimere la molla a gas e attaccare l’ “aggancio cinghia” al carrello come mostra Part 3. Rilasciare lentamente verificando che il gancio sia in posizione corretta.
9. In fase di collaudo, facendo aprire e chiudere la tenda, controllare che la molla a gas non raggiunga mai il suo fine corsa (tutta aperta o tutta chiusa).
10. Il taglio della cinghia eccedente deve essere eseguito solo dopo aver effettuato tutti i controlli di buon funzionamento della tenda.
11. Regolare i fine corsa del motore.

N.B. – FARE ATTENZIONE A:
Installare l’intera struttura inserendo anche i carrelli nelle guide. Affinché la tenda abbia un perfetto funzionamento le guide devono essere perpendicolari al rullo avvolgitore e parallele tra loro.

Il senso di avvolgimento della cinghia deve essere opposto al senso di avvolgimento del telo.

È conveniente effettuare la sostituzione delle cinghie vecchie prima che si rompano poiché unendo a caldo un capo della vecchia con un capo della nuova cinghia, si può farla scorrere con una discreta facilità senza dover smontare la struttura.
